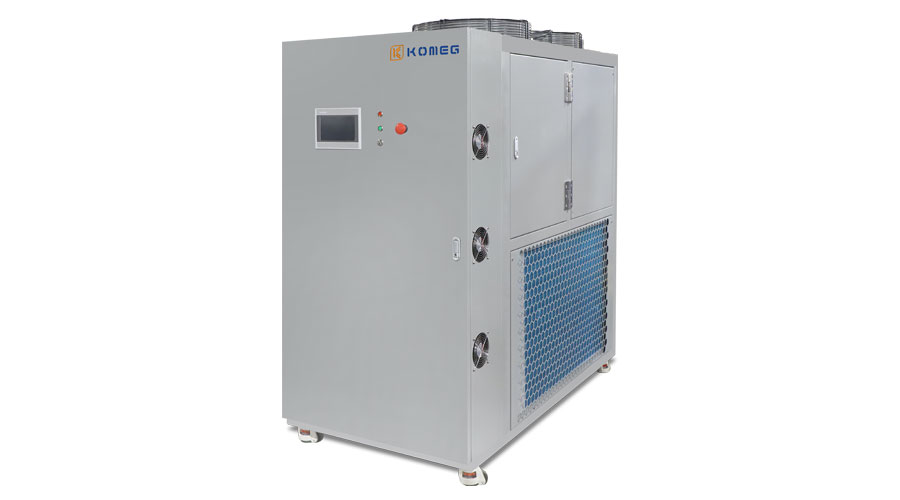

电池热管理直冷机

电池热管理直冷机组的系统测试中，例如各种工况条件下的制冷量测试，冷媒进出口过冷度/过热度测试，冷媒循环质量流量测试等，从而为电池热管理直冷机组开发提供可靠的数据支撑，提升直冷机组的性能，确保机组的稳定性和可靠性。

冷却水恒温系统为直冷机侧提供稳定的冷却水，确保冷却水水流量和温度恒定，从而避免热管理直冷机在测试过程中的冷凝压力波动，保证数据准确性。

热管理直冷机试验测试系统采用焓差法测量电池在充放电过程时的热负荷。本系统通过测量电池冷板进/出口端冷媒的压力和温度后分别计算两端口处的焓值，同时在液管段处测量冷媒质量流量，最终计算得到电池模组充放电的实时热负荷。

型号	RAL7035
内箱尺寸（mm）	宽W	1120
	高H	1500
	深D	1300
占地面积（m²）	约1.95m²
存储环境温度	-40℃～+70℃
工作环境温度	-30℃～+55℃
工作环境湿度	5%R.H～95%R.H
工作电压	3P～AC380V/50Hz
制冷剂	R134a 直冷侧
	R410a 恒温侧
制冷量	10.8kW/Evap.=1℃，Cond.=52℃
	14kW/Evap.=10℃，Cond.=52℃
冷却液	50%乙二醇水溶液
电池循环水流量	85L/min@150kPa
目标水温	15℃~50℃
噪音	≤75dB
防护等级	IPX5
气密性	＜14g/a
控制器	科明7寸彩色触摸屏智能控制器 *操作系统：科明KM-5166冷输出版
保护装置	超温保护,压缩机超压,断路、过载保护、风机过载保护、油压保护、缺水保护、漏电保护
标准配件	观察窗、电缆孔（φ100mm ，位于左侧1个）、挡板、挡板架(2套)、箱内灯
选配件	以太网、记录仪、特殊测试孔、特殊试样架、增加的挡板
电源	AC380 ± 10% 50Hz 三相四线+地线

*注：各参数尺寸及外观根据客户要求量身定做

我们保留修改技术参数的权利
